用警戒监控摄像机设置防止电瓶车进入电梯的方法

　　1、

　　警戒监控摄像机安装要求

　　警戒监控摄像机一般架设在电梯顶上，采用吸顶安装方式; 监控安装俯角建议在30-50°之间。

　　角度调整可参考如下经验：在电梯门口缝隙处站一个人，从监控画面看，能看到人眼睛的位置。或直观来看，摄像机视频画面能覆盖右侧电梯门上最顶部的按键为佳。

　　同时，为保证算法检测准确性，如下情况也需注意：

　　(1) 保证电梯间光照充分;环境较暗可能存在误报;若光照不足，建议加大电梯照度;

　　(2)根据经验，监控安装在大电梯右壁(面向电梯靠右)内部角落对于目标人身遮挡检出更有利;

　　(3)保证电瓶车检测时视频监控画面为全彩画面，建议电梯内使用时，将日夜切换强制为白天;

　　(4)监控安装应保证画面中人或物体为垂直，即画面中的人或电瓶车应该垂直与预览显示屏的底边，不应存在任何角度旋转;

　　(5)若对闪光灯警戒无要求，可将闪光灯关掉，闪光灯闪烁可能会影响到目标的持续检测。

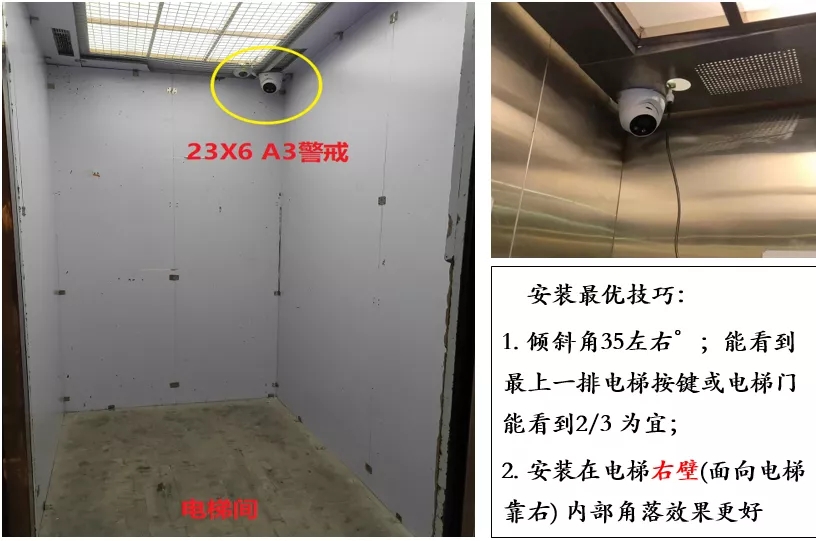

　　图1 电瓶车检测监控安装示例

　　正确安装后，从摄像机视频画面看，产生电瓶车报警效果如下图2所示：

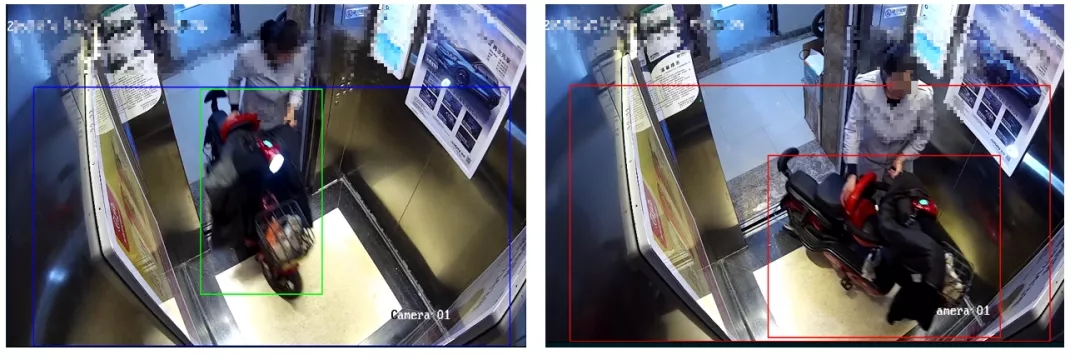

　　图2 正确安装摄像机后，检测到电瓶车出现效果示例

　　若电瓶车检测到并首次报警，规则框会变红，持续约3-4S;之后持续检测到电瓶车，则以绿色目标框叠加显示。

　　注意：

　　IE浏览器-管理员模式开启-本地-规则信息及POS信息开启，才会有目标及规则框显示。

　　前期的安装非常重要

　　后期的配置也同样重要

　　我们需要根据现场环境来配置

　　跟着盾达监控一起来看看网页访问摄像机

　　对智能警戒摄像机进行电瓶车检测的相关配置吧

　　2、

　　监控配置说明

　　1)网页访问

　　在浏览器地址栏中输入网络摄像机修改后的IP地址进行登录，输入管理员账号admin及激活时设置的密码，即可登录系统


　　图3 网页登录界面

　　2)安装插件

　　首次登录系统，预览界面中会提示安装浏览器控件，请点击安装。

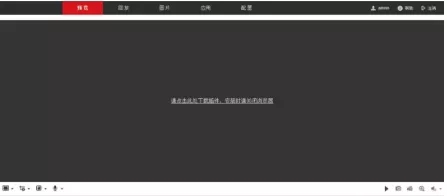

　　图4 插件安装

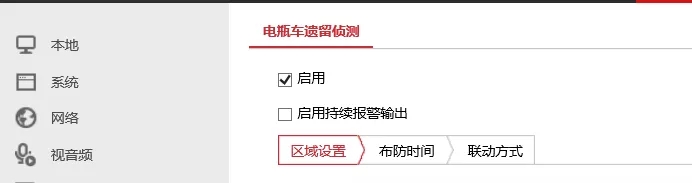

　　3)启用“电瓶车遗留侦测”功能，绘制触发规则区域。

　　通过【事件】-【Smart事件】-【电瓶车遗留侦测】，勾选【启用】和【开启持续报警输出】，绘制检测区域。

　　点击【检测区域】，绘制黄色的检测框覆盖电梯内电瓶车检测的区间范围。为了不检测到电梯墙壁上的物品影子、广告牌、显示屏滚动播放的内容，可绘制多边形规则区域，避开电梯内的广告牌和侧面壁的投影。

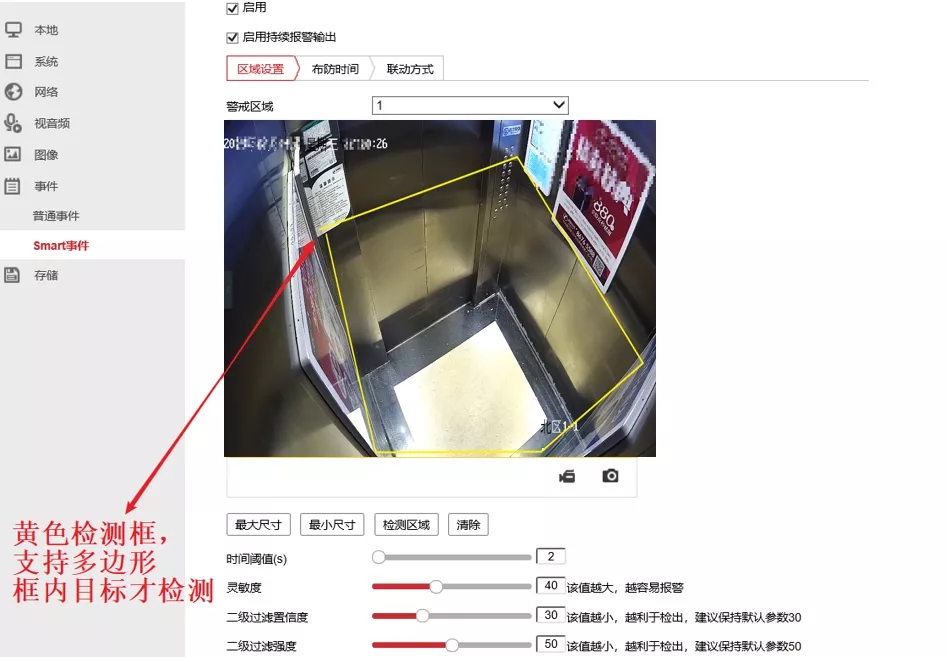

　　图5 电瓶车侦测配置界面，时间阈值请设置2S

　　参数解释：

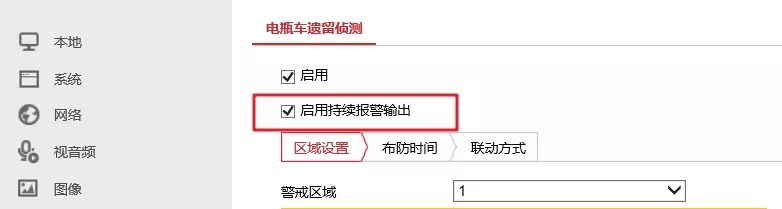

　　是否开启持续报警输出，建议勾选开启。区别如下：

　　(1) 开启持续报警输出：只影响监控ALARM端子的报警输出，即：若算法持续检测到电瓶车目标在相应区域，则报警持续的输出;此时，报警输出的延时时间建议配置为5S。

　　(2) 不开启持续报警输出：只会影响监控ALARM端子的报警输出，即目标进入后，触发监控报警输出，报警输出的持续时间和设置的延时时间强相关。例如，报警的延时时间配置为30S, 则当检测到电瓶车，并声音警戒后，ALARM输出的报警输出时间为30S，即使电瓶车立刻离开，也会等到30S结束。

　　【时间阈值】默认设置为2S;该值无需更改，请保持不动。

　　灵敏度：建议默认设置为40。灵敏度越高，检出效果越好，但对误报检出的概率也会越高。灵敏度越低，对误报检出概率会下降，但同时对电瓶车检出也会更苛刻。

　　【二级过滤置信度】建议默认值设置30。置信度越高，误报越少，但同时，遮挡较多的电瓶车也会越难报警出来。若遇到误报，可适度提高;若遇到不检出，可适度降低。

　　【二级过滤强度】建议默认值设置50。与二级过滤置信度配合使用，若过滤强度值越高，误报会越少，但同时，遮挡较多的正报也会越难报警出来;若遇到监控特定场景有大量的误报，可适度提高。若遇到不检出，可适度降低。

　　特别注意：若将二级过滤强度设置为0，此时，电瓶车的检出效果最佳，但误报也最高。在遇到电瓶车不报警的情况下，可以将此值设置为0观察是否能检出，若不能检出，则建议偏转监控角度测试或升级到最新版本。

　　4)设置最大/最小过滤框

　　设置最大/最小过滤框，能有效减少小目标的误报。

　　检测区域绘制绘制完毕后，设置最大最小规则过滤框，只有目标物体在两个框尺寸之间的像素才会去检测并报警。

　　最小过滤框设置为画面大小的5-15%左右，具体可以参考正常电瓶车检出时，绿色框大小灵活设置过滤。

　　如图6中min和max绘制大小所示。

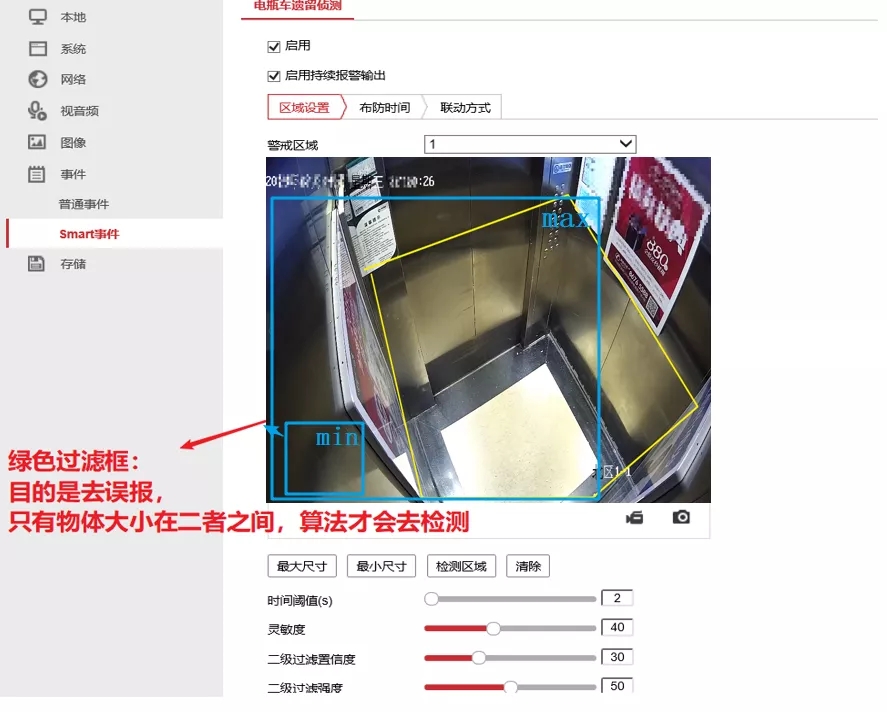

　　图6 最大最小过滤框配置

　　特别注意：

　　(1)若最小框设置太大，存在不报警可能性;

　　(2)若最小框比过滤框大，保存会报错。

　　5)设置监控报警联动方式

　　可根据现场需要，勾选联动功能：声音联动或闪光报警。

　　(1) 若需后端平台，中心等需要接收报警的，需要勾选“上传中心”;

　　(2) 若监控插了SD卡录像或存图片，需要电瓶车事件录像或抓图的，需要勾选上传FTP/SD卡等。

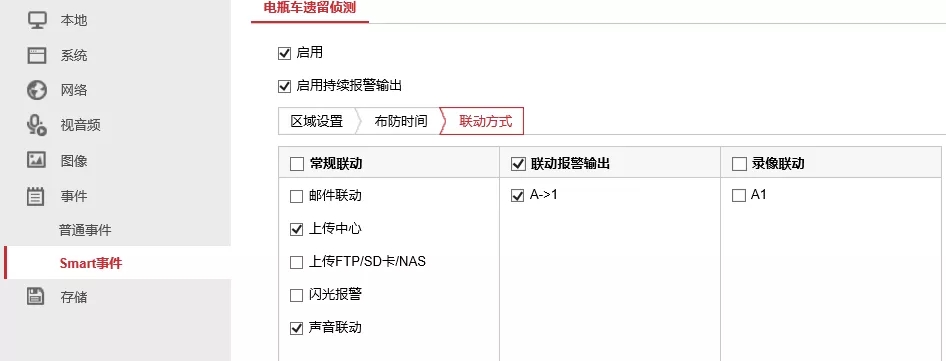

　　图7 电瓶车侦测配置界面

　　6)监控闪光灯配置

　　根据现场实际需要对闪光灯报警灯输出进行配置：

　　进入事件-普通事件-闪光报警灯输出页面，设置闪光灯闪烁时间和闪烁频率(闪烁频率太快时，即为常亮)。

　　设置好布防时间(默认7 x 24h)。


　　图8 报警灯输出配置界面

　　7)声音报警配置

　　根据现场实际需要对声音报警输出进行配置：进入事件-普通事件-声音报警输出页面，选择合适的警戒音，如电瓶车禁止入内等。

　　配置好报警次数和满足需要的外放音量。最后设置好布防时间(默认7 x 24h)。


　　图9 声音报警配置界面

　　注意：

　　(1) 支持3段报警警戒音，2段女声，1段男声;可根据需求进行选择切换;

　　(2) 同一次电瓶车检测事件，语音在设置次数播放完毕后，就会停止播放。

　　8)Alarm报警输出配置

　　此功能选用。

　　若现场需将IPC检测到电瓶车的开关量信号联动输出到其他装置，推荐开启持续报警输出，延时时间配置为5S。

　　区别如下：

　　(1)在启用持续监控报警的前提下，则智能检测目标进行报警输出。建议默认报警延时时间为默认的5S，最后设置好布防时间(默认7 x 24h)。

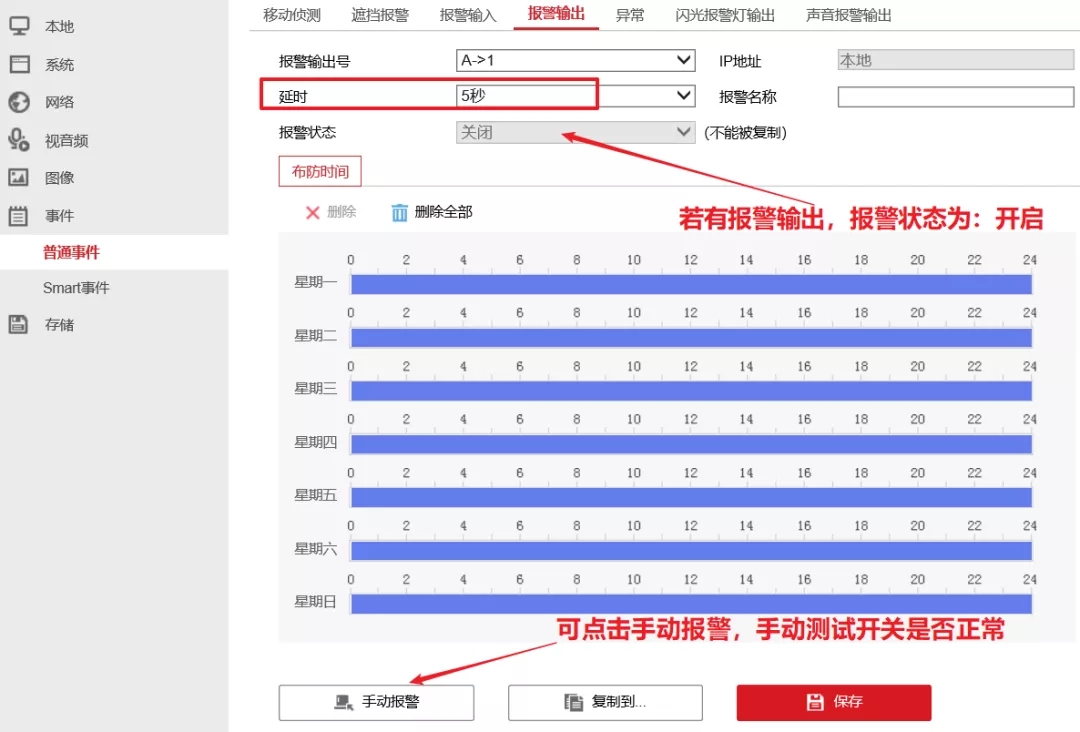

　　图10 监控报警输出配置界面

　　(2)在不启用持续报警的前提下，则检测到目标后，按照延时时间配置进行报警输出。如配置30S,则触发一次语音报警输出，报警输出30S后消失。



　　图11 监控报警输出配置界面



　　3、

　　常见问题解答

　　● 升级后画面卡顿，IE界面异常，电瓶车不检测等情况发生?

　　答：浏览器用IE11及以上，将控件卸载重新安装，采用IE管理员模式打开。非V5.5.90版本升级电瓶车检测程序，升级后要简单恢复参数1次。

　　● 保存电瓶车配置参数，报错“设备错误”。

　　答：检查是不是最小过滤规则框绘制比最大过滤规则框大;若不是，请将监控简单恢复1-2次，直到保存成功。

　　● 监控的报警输出不连续问题

　　答：IE配置-本地-开启规则框和POS信息叠加。从电瓶车上的绿色目标框判断，是否是目标丢失导致报警不持续输出;若目标框正常，则可取消或调小最小过滤框大小，可能是目标被过滤不报警;检查时间阈值设置的是否为2S; 检查持续报警时间，将其勾选;可适当提高灵敏度，降低二级过滤置信度和强度观察。若反馈问题，请提供监控开启规则框和POS信息后录制的视频。

　　● 监控的报警输出不连续怎么处理?

　　答：IE配置-本地-开启规则框和POS信息叠加。从电瓶车上的绿色目标框判断，是否是目标丢失导致报警不持续输出;若目标框正常，则可取消或调小最小过滤框大小，可能是目标被过滤不报警;检查时间阈值设置的是否为2S; 检查持续报警时间，将其勾选;可适当提高灵敏度，降低二级过滤置信度和强度观察。若反馈问题，请提供监控开启规则框和POS信息后录制的视频。

　　●发现监控多次测试电瓶车均不检测

　　答：电瓶车版本基于V5.5.90开发，查看版本是否为电瓶车检测版本。电瓶车侦测是否勾选?升级后简单恢复过1次?检查最大最小过滤框大小(绿色)，是不是设置不合理，比如最小绿色框设置太大;检查电瓶车检测区域框(黄色)是否正确绘制和保存。若将二级过滤强度设置为0，是否会检测电瓶车。

　　●非电瓶车监控发生误报警

　　答：若是物品误报，可适当再降低灵敏度，增加二级过滤置信度及强度观察。此外，现场还可通过调整最大最小框过滤、调整检测区域等进行改善。若配置后，还解决不了，请采集误报物品在电梯内的多段视频(需监控录制，手机录制不行)及电瓶车检出的视频，全部打包反馈给海康技术，后版本更新后，升级即可。

　　● 前端监控语音播报停止了，监控报警输出还在输出吗?二者是否同步

　　答：监控 “语音播报+闪光灯”是一套单独的逻辑控制机制，界面菜单可单独配置语音播报次数和闪光灯闪烁时间和频率。报警输出用的是另外一套逻辑，开启持续报警输出后，是以检测到是否存在目标作为报警输出通断的开关，即当持续检测到电瓶车目标，则持续输出报警信号。若不开启持续报警输出，则以第1次语音响起时开始算起，报警输出的持续时间为配置的延时时间。

　　● 电瓶车进入电梯，监控发现语音只在最开始的一段时间能触发，之后无语音输出了，是不是程序问题?

　　答：触发电瓶车检测1次，则语音输出到配置的次数后就会结束播报。但实际的alarm报警输出时间是不受影响的(目标持续检测到，报警持续输出)。只有当目标离开，变成下一次检测后，监控的警戒声音和闪光灯才会再次播报和闪烁。

　　● 若误报产生，是否有办法在局域网远程解决报警输出?中心是否可以弹窗?

　　答：前端勾选上传中心后，4200版本可弹窗告警。另外，目前新版4200已支持局域网远程中断报警输出，海康官网最新版本4200即可支持。目前电瓶车检测比较稳定，参数设置合理，误报可能性极低，若误报较多，检查是否为最新版本，新版本可联系技术同事获取下载。

　　●监控报警输出接外设设备电流电压有要求吗?报警输出是什么信号?

　　答：外设设备的交流供电电源电压要求AC 24V，电流1A以内;若是直连供电电源，则要求DC 12V以内，电流不超过1A，否则监控报警输出模块有烧坏风险。

　　知识点：监控这端是无源的开关量信号，无电压，也无电流输出。默认为常开，不可更改(当检测到电瓶车后，监控内部的报警线路会短路，1A到1B中间联通，可视监控为一根导线)。若现场需要监控输出常闭信号，则需外接额外继电器进行转换。

　　●报警输出能接电梯去联动不关门吗?

　　答：需要咨询电梯厂家，监控端是无源开关量，是否会影响电梯运行或影响电梯年检需要相关人士评估。在未得到电梯厂家或相关部门评估允许情况下，禁止私自接入电梯进行测试和使用。

　　●电瓶车进入，发现监控端ALARM尾线无报警输出?

　　答：点击IE-普通事件-报警输出页面的手动报警，在1A，1B 的2端是否有通断变化;若电压表无变化，则可能为监控报警输出模块烧坏，需返售后维修。若电压表有变化，则可能是外部接线问题或配置问题。配置方面可检查一下是否有事件进行联动报警输出;报警输出的布防时间是否已经配置好。
